ID Xpansion Clampler

ID Xpansion Clampler

ID Xpansion™ clamp, dikey ya da yatay işleme merkezleri üzerinde yüksek yüklerle işleme için bir iç çap üzerinde parçaları tutmak için ideal çözümdür. Torna üzerinde genişleyen bir mandrel olarak da kullanılabilir.

Bu işlenebilir clampler, 12 boyutuyla, siyah oksit kaplamalı 12L14 çelik halinde üretilir ve 4.1mm den 254 mm’ye kadar iç çapları tutabilir. #10 ürünü 7075-T6 alüminyum kullanarak imal edilmiş



Clampin flanş çapı, kübik parçalar ve fikstür tablalar üzerinde işlenen cep ile konumlanarak için hassas bir tolerans sağlayacak şekilde sıkma yapar.

Müşteri, yumuşak çelik clampi, doğru bir geçme boşluğu sağlayarak parçaya uyacak şekilde işler. Clampler genellikle farklı büyüklükte işler için yeniden işlenebilir.

Düşük profil ID Xpansion™ Clamp, herhangi bir sıkma arayüzü engeli olmadan ikinci operasyonlar için kompakt bir alanda birkaç parçayı tutabilir.Bir alyan anahtar vasıtasıyla kolayca sıkılabilir veya otomasyon için hidrolik çekme silindirlerine eşlenebilir.

Part
Number
Model
Number
 ABCDE+.000
-0,05
FG+H*IJTorque
(N.m.)
Replacement
Tapered Screws
38000#00CAD10,77,66,13207,44,1M2 on 13.7 BHCM2x124,10,738001
38050#0CAD21,816155,929,7212,47,1M3 on 20.95 BHCM4x257,2538002
38100#1CAD24,919155,931,514,212,2M3 on 23.1 BHCM6x3011,21738010
38150#2CAD24,919155,937,52013,5M3 on 29.0 BHCM8x3013,23438020
38200#3CAD28,622,217,56,4502718M4 on 39.4 BHCM10x3516,36038032
38250#4CAD31,825,420,66,45635,323M4 on 45.5 BHCM12x4020,315038042
38300#5CAD39,631,8277,969,54229,3M5 on 55.9 BHCM16x4521,428038052
38350#6CAD39,631,8277,975,551,529,3M5 on 63.9 BHCM16x4521,428038052
38400#7CAD45,537,632,37,9107,577,729,3M6 on 92.6 BHCM16x5019,328038072
38450#8CAD45,537,632,37,9132,910329,3M6 on 118.06 BHCM16x5019,328038072
38500#9CAD45,537,632,37,9132,917529,3M6 on 118.06 BHCM16x5019,328038072
38550**#10CAD45,537,632,37,9152,4250,229,3M6 on 133.35 BHCM16x5019,317038072
G+ Minimum diameter the “F” dimension can be machined or turned down to.
H* – (3) Mounting Screws Included. (4) Mounting Screws Included with #9 & #10.
** – Clamp made from 7075-T6 aluminum stock.

  • Düşük Profil
  • Torna parçaları üzerinde İkincil İşlemler için ideal
  • Torna veya freze üzerinde kolayca işlenebilir
  • Paletlenmiş kurulumlar için mükemmel
  • Workcube veya fikstür plakası başına daha fazla parçaya izin verir
  • Uzun ömür için ısıl işlem görmüş ve kaplanmış vida
  • İşlenebilirlik için hafif çelikten yapılmış kelepçe gövdesi
  • Altıgen anahtar veya hidrolik çekme silindirleri ile sıkın
    ( silindire uzun cıvata için matkap açıklığı deliği)
  • Hidrolik uygulamalar için daha uzun vidalar mevcuttur
  • Her bir kimlik boyutu için daha uzun konik vidalar mevcuttur
ID Xpansion Kelepçe

Kelepçe İşleme ve Montajı

İnç

Parça
numarası
Model
Numarası
birBCDE + .000 -,
002
FG +H *benJTork
(Ft / lbs.)
Tutma
kuvveti (lbs)
Yedek
Konik Vidalar
31000# 00CAD.42.300,240,120,7870,290,16.540 BHC’de 2-562-56 x 1/40,160.525031001
31050# 0CAD0,860,630,590,231,1700,49.28.825 BHC üzerinde 6-328-32 x 1.303.695031002
311001.CAD0,98.750,590,231,240.560,48.910 BHC’de 6-321 / 4-20 x 1 1/4.5013.31.90031010
311502.CAD0,98.750,590,231,476.790,531.140 BHC üzerinde 6-325 / 16-18 x 1 1/4.5627.62.50031020
312003.CAD1.13.88.690,251,9681.06.711.550 BHC’de 8-323 / 8-16 x 1 1/2.7149,34.50031032
312504.CAD1.251.00,810,252,2051.39.901,790 BHC’de 8-321 / 2-13 x 1 1/2.71120.0590031042
313005.CAD1.561.251.060,312,7361.651.152.200 BHC’de 10-325 / 8-11 x 1 3/4.79224,010.00031052
313506.CAD1.561.251.060,312,9722.031.152,515 BHC’de 10-325 / 8-11 x 1 3/4.79224,010.00031052
314007.CAD1.791.481.270,314,2323.061.153.646 BHC’de 1 / 4-205 / 8-11 x 2.79224,010.00031072
314508.CAD1.791.481.270,315,2324.061.154.648 BHC’de 1 / 4-205 / 8-11 x 2.79224,010.00031072
315009.CAD1.791.481.270,315,2326.891.154.648 BHC’de 1 / 4-205 / 8-11 x 2.79224,010.00031072
31550 **10.CAD1.791.481.270,316.0009.851.155.250 BHC’de 1 / 4-205 / 8-11 x 2.79125.0600031072
G + Minimum çap “F” boyutunda işlenebilir veya aşağı doğru döndürülebilir.
H * – (3) Montaj Vidaları Dahil. (4) # 9 ve # 10 ile birlikte verilen Montaj Vidaları.
** – 7075-T6 alüminyumdan yapılmış kelepçe.

ID Xpansion ™ Clamp İşleme ve Kurulumu

MODEL # 00 – # 6 ID Xpansion ™ Kelepçeleri
  • Tertibatı, gevşetilmiş çap üzerinde yaklaşık 0,002 ila 0,003 ve torna tezgahı veya değirmen üzerinde iş parçası deliğine uyacak şekilde genişletin.
  • Kelepçenin bir torna tezgahında işlenmesi durumunda, konik vidayı sıkmak için kelepçenin arkasındaki somunu kullanın. Bu somun sadece kelepçenin işlenmesinde kullanılır.
  • “E” boyutuna yakın tolerans ve “H” sütunu başına matkap ve musluk montaj delikleri için, sabitlemede bir cep makinesi. Konik vida için cebin ortasındaki “I” sütunundan bir delik delin ve dokunun.
  • Gerekirse ilave sertlik sağlamak için gömme bir dübel pimi flanşa takılabilir.
  • Kör delik uygulamaları için özel vidalar.
  • Genişliğe bağlı olarak genişleme aralığı .005 ila .025.
MODEL # 7-10 ID Xpansion ™ Kelepçeleri
  • Kıskaçların boyutlandırılması sırasında parçaların sert kalmasını sağlamak için kilitleme halkası sağlanmıştır. # 10 ID 2 zil ile gönderilir.
  • Halka (lar) takın ve tahrik vidasını, makine kelepçesini delik boyutuna kadar sıkın. Halkaları iş parçasını kelepçelemek için çıkarın.
  • Mandrel’i genişletin, sonra makineyi boyuta getirin.
  • Kelepçelerin boyutlarına göre işlenirken agresif malzeme çıkarılması önerilmez.
MODEL # 00 – # 6 ID Xpansion ™ Kelepçeleri
  • Mandreni, rahat çap üzerinde yaklaşık 1 mm genişletin ve torna tezgahı veya değirmen üzerinde iş parçası deliğine uyacak şekilde makineyi genişletin.
  • Kelepçenin bir torna tezgahında işlenmesi durumunda, konik vidayı sıkmak için kelepçenin arkasındaki somunu kullanın. Bu somun sadece kelepçenin işlenmesinde kullanılır.
  • “E” boyutuna yakın tolerans ve “H” sütunu başına matkap ve musluk montaj delikleri için, sabitlemede bir cep makinesi. Konik vida için cebin ortasındaki “I” sütunundan bir delik delin ve dokunun.
  • Gerekirse ilave sertlik sağlamak için gömme bir dübel pimi flanşa takılabilir.
  • Kör delik uygulamaları için özel vidalar.
  • Genişliğe bağlı olarak genişleme aralığı .13 ila .64 mm.
MODEL # 7-10 ID Xpansion ™ Kelepçeleri
  • Kıskaçların boyutlandırılması sırasında parçaların sert kalmasını sağlamak için kilitleme halkası sağlanmıştır. # 10 ID 2 zil ile gönderilir.
  • Halka (lar) takın ve tahrik vidasını, makine kelepçesini delik boyutuna kadar sıkın. Halkaları iş parçasını kelepçelemek için çıkarın.
  • Mandrel’i genişletin, sonra makineyi boyuta getirin.
  • Kelepçelerin boyutlarına göre işlenirken agresif malzeme çıkarılması önerilmez.

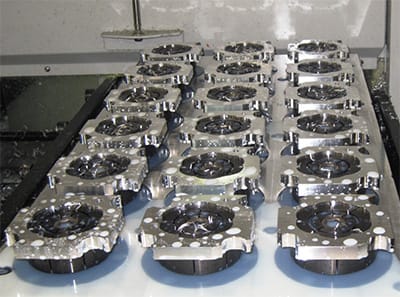

UYGULAMA ÖRNEKLERİ
